您当前位置:首页 > 产品中心 > 增碳剂

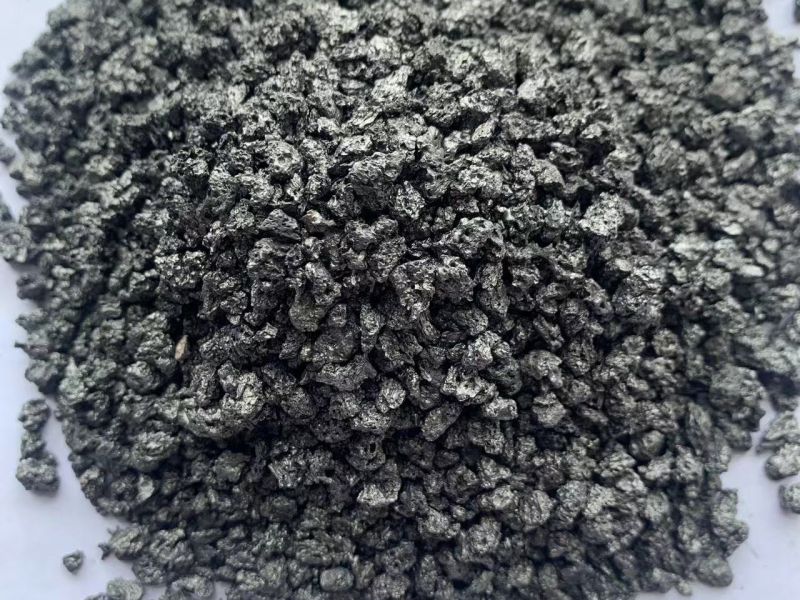

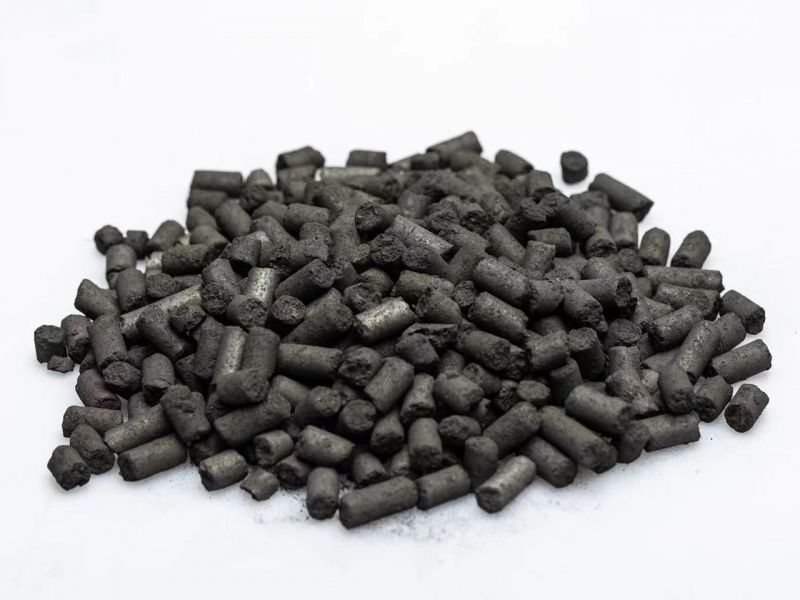

增碳剂
增碳剂
增碳剂
增碳剂

增碳剂

概述

增碳剂(即碳素)是钢铁冶炼中不可缺少的添加剂,它的使用可以节省大量铁矿石的使用量,同时增加了废钢、废铁的使用量,降低生产成本,节省了不可 再生资源。换句话说,增碳剂的使用,不仅可以增加钢材中的碳含量,

特点
  • 1:增加钢材中的碳含量,降低钢材中的硫含量
  • 2:炼钢增碳和大量用废钢生产球铁,灰铁铸件较理想的增碳材料
  • 可以根据客户需求定制包装
  • 邮箱:cathy@hncczz.com

详情介绍

增碳剂(即碳素)是钢铁冶炼中不可缺少的添加剂,它的使用可以节省大量铁矿石的使用量,同时增加了废钢、废铁的使用量,降低生产成本,节省了不可 再生资源。换句话说,增碳剂的使用,不仅可以增加钢材中的碳含量,而且还可以降低钢材中的硫含量,是一种多用途添加剂。

增碳剂的原料有很多种,生产工艺也各异,有木质碳类,煤质碳类,焦炭类,石墨类等,其中各种分类下又有很多小种类。优质增碳剂一般指经过石墨化的增碳剂,在高温条件下,碳原子的排列呈石墨的微观形态,所以称之为石墨化。石墨化可以降低增碳剂中杂质的含量,提高增碳剂的碳含量,降低硫含量。增碳剂在铸造时使用,可大幅度增加废钢用量,减少生铁用量或不用生铁。

本产品是以高纯优质碳为原料经高温石墨化煅烧而成,品种规格全,可满足不同客户的需求,是炼钢增碳和大量用废钢生产球铁,灰铁铸件较理想的增碳材料。

一、牌号和理化指标

理化指标

固定碳

挥发份

灰份

硫份

水份

产品特点

备注

型号

C%

V.m%

A.S.H%

S%

Mols%

C-1

≧98

<0.5

<0.5

<0.05

<0.5

高碳、低硫、杂质少,吸收率高

球铁

C-2

≧93

<1.2

<3.0

<0.1

<0.5

碳高、硫较低、碳吸收效果好

球铁、炼钢

C-3

≧85

<1.3

<3.5

<0.2

<0.5

价格较低、成分稳定,吸收效果较好

球铁、炼钢

C-4

≧95

<1.0

<1.5

<2.0

<0.5

碳、硫较高,增碳增硫效果好碳硫吸收稳定

灰铸铁

二、粒度

100-270目,0.1-1.0mm,1-5mm,1-8mm,3-8mm等粒度,也可根据用户要求粒度加工供货。

三、使用方法

炉内投入法

增碳剂适于在感应炉中熔炼使用,但依据工艺要求具体使用也不尽相同。

(1))在中频电炉熔炼中使用增碳剂,可按配比或碳当量要求随料加入电炉中下部位,回收率可达95%以上;

(2))如果碳量不足调整碳分时,先打净炉中熔渣,再加增碳剂,通过铁液升温,电磁搅拌或人工搅拌使碳溶解吸收,回收率可在90%左右,如果采用低温增碳工艺,即炉料只熔化一部分,熔化的铁液温度较低的情况下,全部增碳剂一次性加入铁液中,同时用固体炉料将其压入铁液中不让其露出铁液表面。这种方法铁液增碳可达1.0%以上。

炉外增碳

(1)包内喷石墨粉

选用石墨粉做增碳剂,吹入量为40kg/t,预期能使铁液含碳量从2%增到3%。随着铁液碳含量逐渐升高,碳量利用率下降,增碳前铁液温度1600℃,增碳后平均为1299℃。喷石墨粉增碳,一般采用氮气做载体,但在工业生产条件下,用压缩空气更方便,而且压缩空气中的氧燃烧产生CO,化学反应热可补偿部分温降,而且CO的还原气氛利于改善增碳效果。

(2)出铁时使用增碳剂

可将100—300目的石墨粉增碳剂放到包内,或从出铁槽随流冲入,出完铁液后充分搅拌,尽可能使碳溶解吸收,碳的回收率在50%左右。

1、大量用废钢做炉料熔炼合成铸铁,当炉底有少量铁液时将增碳剂随废钢分批(三次左右)加入,在后一批炉料加入之前,将剩余增碳剂全部加入,碳的回收率可达到90%以上。

2、当贴水温度在1400-1450゚C时,在炉前用C、Si分析仪快速检测C、CE。如C、CE不足需微调碳份(调C<0.2%)时,先打净炉渣,再加细粒(100-200目或0.1-1.0mm)增碳剂,铁液通过送电升温时的电磁搅拌和适当人工搅拌,碳的回收率在75%左右。

3、如炉前检测C、CE不足调整碳量较大(调C>0.2%)时,先打净炉渣后将需添加的增碳剂倒入炉内,用铁水包出铁40%左右,再倒回炉内,通过铁液的深度搅拌,加速碳的融化吸收,碳的回收率在75%以上。

4、熔炼中铁液表面的熔渣含有一些碳粒不要挑出,在送电升温时伴随人工搅拌可加速碳的融化明显增加碳的吸收。

5、从铁液中取样,先拨开炉渣,样勺深入炉内铁液中部迅速将铁液舀出,C、CE检测才比较准确有效。如取浅表铁液,由于C的浓度偏高,检测偏差大,产品终将碳会偏低。

6、电弧炉炼钢,增碳必须在氧化期开始前进行,不同品味增碳剂,碳的吸收率不同,用C-1,C-2时回收率在80%左右,其它增碳剂回收率在70%左右。

四、包装、运输及储存

该产品采用外浸塑、内套塑编织袋包装,每包装袋净重25Kg,运输储存时注意防勾挂,防雨防潮,如淋雨受潮需经100゚C-200゚C温度烘烤1-3小时,成分不变,不影响使用。

产品规格支持根据客户不同需求定制

企业概述

150

全公司总面积亩数

18

包芯线生产线、1.5吨电炉
2吨电炉、12500KV矿热炉等

44000

冶金年总产量

推荐产品

留言/询价

备注:确认样品指标型号重量及到货地址

手机站
